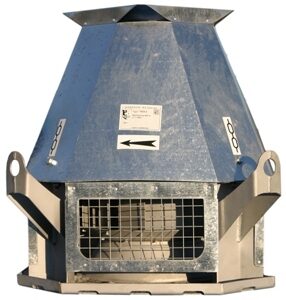

Вентиляторы дымоудаления ВКР ДУ

Общие сведения:Вентиляторы крышные ВКР ДУ

  • изготовление по 1 конструктивной схеме исполнения (№4 - №12,5)
  • одностороннего всасывания
  • назад загнутые лопатки

Назначение:

  • для удаления образующихся при пожаре дымовоздушных смесей с температурой до 400°С в течение 120 минут и до 600°С в течение 90 минут;
  • применяются в аварийных системах вытяжной вентиляции промышленных и общественных зданий, кроме категорий А и Б по НБП 105-95ГПС МВД РФ и устанавливаются на кровлях зданий.
  • при использовании вентиляторов дымоудаления в случае пожара их дальнейшая эксплуатация недопустима.

 Условия эксплуатации:

Вентиляторы дымоудаления предназначены для эксплуатации в условиях умеренного климата 1-ой категории размещения по ГОСТ 15150-69.

Перемещаемая среда в обычных условиях не должна содержать взрывчатых, липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3.

Технические характеристики вентиляторов

Типоразмер
вентилятора

Электродвигатель

Частота
Вращения
рабочего
колеса,
мин-1

Параметры в рабочей зоне

Масса
венти-
лятора,
не более,
кг

Типоразмер

Мощ-
ность,
кВт

Производи-
тельность,
103·м3/час

Полное
давление,
Па

Полное
давление,
Па

Полное
давление,
Па

ВКР №4

АИР71А4

0,55

1500

1,1-4,5

340-0

147-0

113-0

64

АИР71А6

0,37

1000

0,7-3,0

145-0

63-0

48-0

64,4

ВКР №5

АИР80A6

0,75

915

2,8-6,5

250-0

110-0

85-0

108

АИР90L4

2,2

1420

4,3-10,2

590-0

255-0

195-0

115

ВКР №6,3

АИР100L6

2,2

950

5,9-13,5

430-0

185-0

145-0

145

АИР112M4

5,5

1435

8,9-20,4

980-0

425-0

325-0

160

ВКР №8

АИР112МВ8

3,0

710

9,2-22,0

430-0

185-0

145-0

275

АИР132S6

5,5

960

12,6-27,5

810-0

350-0

270-0

295

ВКР №10

АИР160М6

15

1000

12,1-50,7

1045-0

454-0

348-0

411

АИР160S8

7,5

750

9,1-38,0

590-0

256-0

197-0

381

ВКР №12,5

АИР160M16

4,0

370

11,0-35,0

270-0

115-0

90-0

708

АИР160M12

5,5

470

14,0-45,0

430-0

185-0

145-0

708

АИР200M8

18,5

730

20,8-67,0

960-0

415-0

320-0

777
